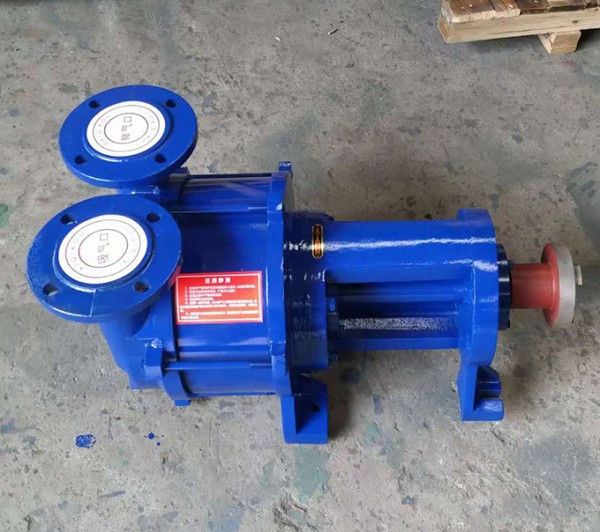

我们要想水环真空泵的使用效率得到有效提高,就需要我们多了解相应的知识,便于后期的一些应用,下面我们来了解下其平衡装置组成
1、平衡孔
在叶片后盖增加与前盖板上形同的密封环,并在后盖板上开几个空,使后盖处压力和吸入口压力基本相等,从而平衡了轴向力。
2、平衡管
在水环真空泵泵体上接一管通到泵的吸入口,使叶片两侧压力基本平衡。
3、平衡盘
它和组后一级叶片固定在同一轴上。平衡盘和泵体间有一轴向间隙,当叶片工作时,高压润滑油经过间隙琉璃平衡盘右面空间即平衡室。平衡室与吸入口相同,平衡室压力和吸入口一样很低,所以平衡盘两侧有压差,由于压差推力和轴向力方向相反,从而使轴向力达到平衡。泵的整个转动部分可以作用窜动而工作时由平衡盘自动平衡。
4、推力轴承
采用推力球轴承来平衡轴向力,安装向心推力轴承有方向要求,如果装反,不但不起平衡轴向力的作用,而且使轴失去定位而使转子窜动,轻则烧毁电机,重则酿成重大事故,不能掉以轻心。
5、背叶片
在叶轮后盖板上有类似于叶片样的筋,它就像另一个叶轮一样抽送叶轮后面的液体,使后盖板处得液体压力降低,从而达到平衡水环真空泵轴向力的目的。
6、对称布置叶轮
因为叶轮级数多,所以轴向力更大,有时设计时采用对称布置叶轮的方法使它们产生的轴向力相互抵消。
7、自动推力平衡装置
由两个固定节流环和一个可变节流环构成。可变节流环尺寸的调节,主要是通过转子的窜动量来实现,当泵被启动之后,泵的排出口会形成了一个高压,由于里面这两个固定节流环,高压分别作用于叶轮的前、后板上,叶轮及转子组件均有一个后转动趋势,可变节流环间隙,又有由大变小的趋势,经过反复调整之后,停留在一个动平衡的位置上,轴向推力为零或控制在轴承负荷范围内。
综上,水环真空泵的平衡装置组成对设备的高效率运行带来了积极作用,很多功能都和它的平衡装置分不开,因此需要我们牢记。
